Portable CMM AccuArm Details

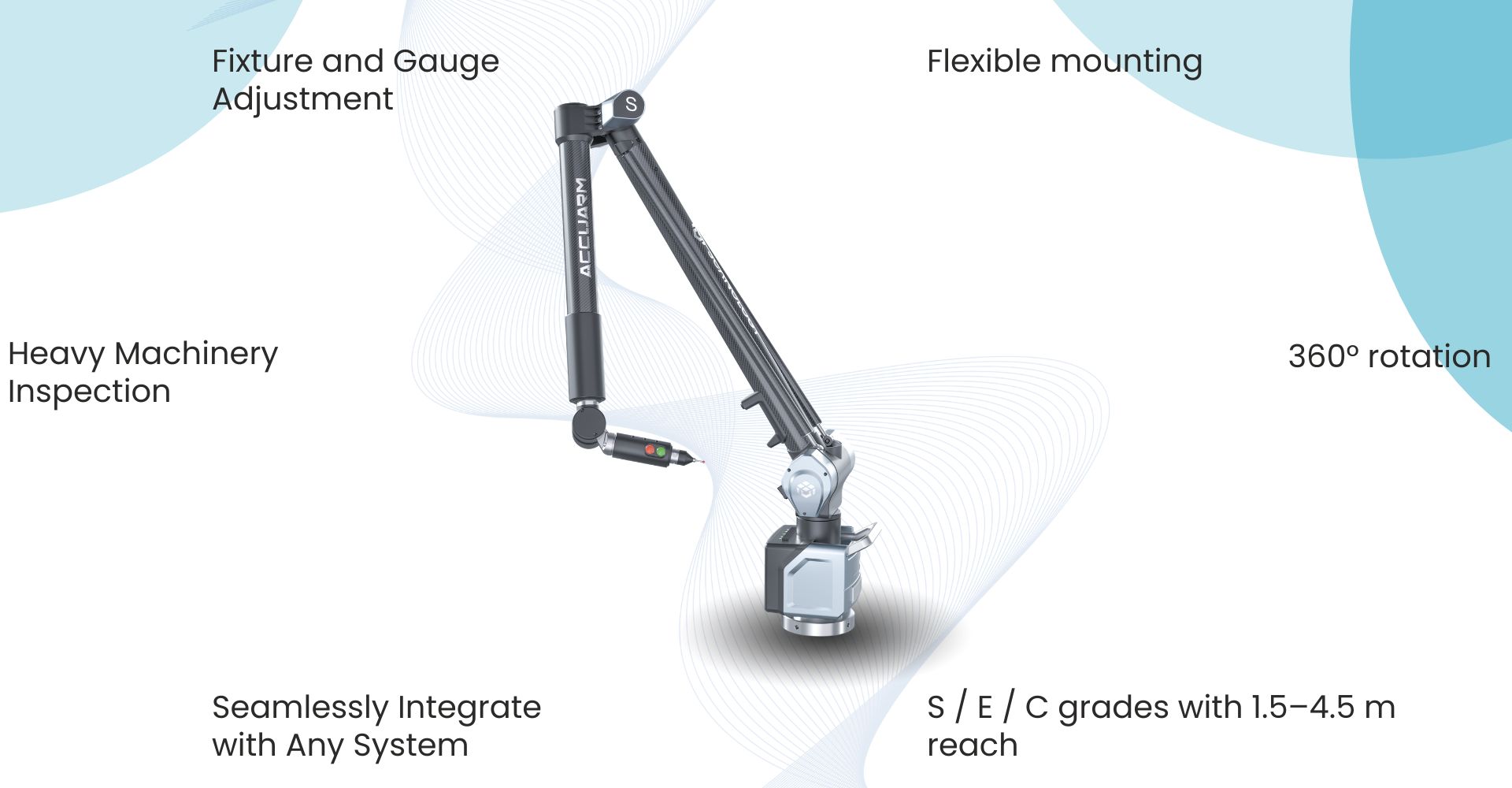

Portable CMM AccuArm

The AccuArm is an portable Coordinate Measuring Machine (PCMM) engineered for precise measurement and inspections in demanding conditions. Thanks to its rigid carbon-fiber structure, high-precision encoders and intuitive operation, it delivers consistent results with the flexibility to measure anywhere — in the metrology lab or on the production floor.

Technical Specifications

AccuArm Accuracy – Contact Measurement
		6-Axis					7-Axis
Type	Work Range	SPAT	EUNI	PFORM	PSIZE	LDA	SPAT	EUNI	PFORM	PSIZE	LDA
S	1.5m	0.012	0.021	0.012	0.007	0.024	0.015	0.023	0.018	0.008	0.038
	2m	0.016	0.022	0.015	0.008	0.029	0.018	0.023	0.019	0.010	0.041
	2.5m	0.018	0.024	0.018	0.009	0.031	0.020	0.026	0.022	0.011	0.045
	3m	0.026	0.037	0.025	0.012	0.044	0.032	0.046	0.032	0.016	0.070
	3.5m	0.036	0.051	0.033	0.016	0.059	0.043	0.056	0.038	0.020	0.090
	4m	0.045	0.062	0.037	0.020	0.075	0.054	0.072	0.043	0.026	0.112
	4.5m	0.055	0.078	0.050	0.028	0.101	0.065	0.093	0.065	0.036	0.132
E	1.5m	0.018	0.025	0.016	0.009	0.028	0.020	0.024	0.020	0.011	0.043
	2m	0.020	0.026	0.018	0.010	0.032	0.022	0.030	0.022	0.012	0.047
	2.5m	0.023	0.028	0.021	0.012	0.036	0.026	0.031	0.024	0.013	0.050
	3m	0.034	0.040	0.030	0.015	0.050	0.042	0.052	0.034	0.020	0.072
	3.5m	0.043	0.054	0.037	0.019	0.064	0.055	0.065	0.042	0.024	0.092
	4m	0.052	0.064	0.043	0.023	0.081	0.065	0.062	0.048	0.029	0.118
	4.5m	0.061	0.087	0.078	0.038	0.108	0.073	0.097	0.082	0.043	0.137
C	1.5m	0.028	0.036	0.029	0.015	0.038	0.030	0.040	0.035	0.020	0.048
	2m	0.030	0.040	0.035	0.018	0.041	0.035	0.045	0.040	0.025	0.052
	2.5m	0.055	0.044	0.038	0.020	0.050	0.040	0.049	0.045	0.030	0.058
	3m	0.075	0.078	0.057	0.035	0.078	0.060	0.069	0.064	0.040	0.089
	3.5m	0.090	0.098	0.067	0.044	0.114	0.095	0.103	0.074	0.050	0.113
	4m	0.090	0.098	0.067	0.044	0.114	0.095	0.103	0.074	0.050	0.113
